Tutorial Jaringan Menggunakan Cisco Packet Tracer

1. Installasi cisco packet tracer

1. Pilih software cisco packet tracer 6.1.1 for windows dan lakukan instalasi menggunakan software tersebut.

Gambar 1. Pemilihan software cisco packet tracer

2. Setelah muncul kotak dialog seperti dibawah ini, maka pilih Next untuk melanjutkan

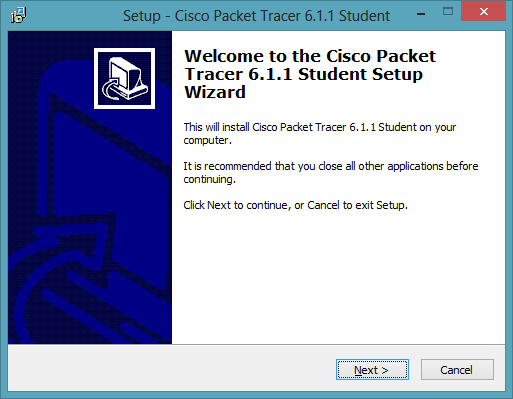

Gambar 2. Kotak dialog welcome cisco packet tracer

3. Setelah itu, akan muncul license agreement untuk mensetujui aturan yang diminta oleh cisco.  Pilih I accept the agreement untuk mensetujuinya dan pilih Next untuk melanjutkan ke tahap berikutnya.

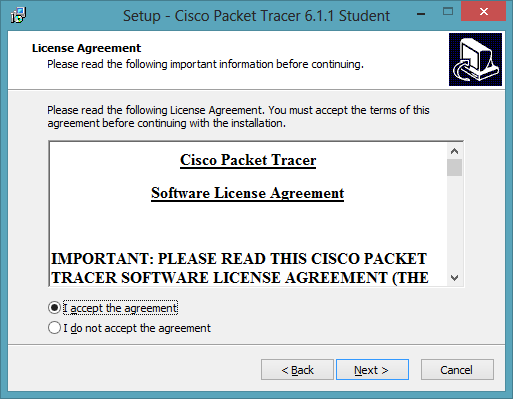

Gambar 3. License agreement

4. Pilih lokasi aplikasi setelah di install, seperti kotak dialog seperti berikut. Lalu pilih Next untuk melanjutkan.

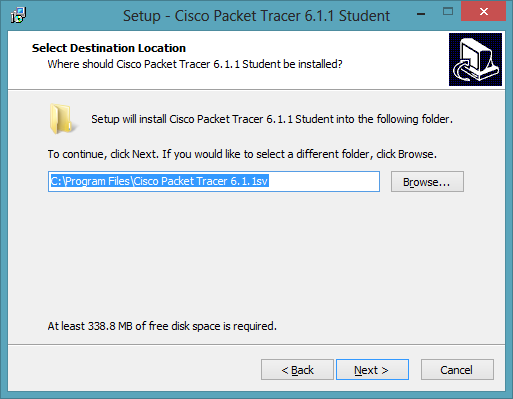

Gambar 4. Lokasi menyimpan aplikasi setelah melakukan instalasi

5. Buat nama start menu, lalu pilih next untuk memulai instalasi.

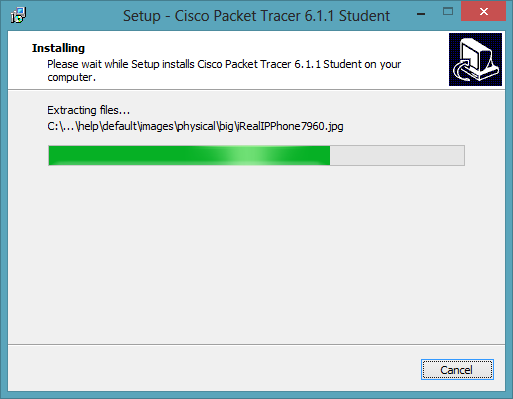

Gambar 5. Proses instalasi aplikasi packet tracer

6. Jika instalasi selesai, pilih finish dan akan muncul aplikasi cisco packet tracer. Setelah muncul, maka aplikasi tersebut sudah siap dijalankan.

Gambar 6. Tampilan awal cisco packet tracer.

2. Membuat Jaringan Komputer Sederhana

1. Buka terlebih dahulu cisco packet tracer yang sudah terinstall. Setelah itu pilih End device, generic.  Buatlah dua komputer untuk diletakkan kedalam area kerja.

Gambar 7. Tampilan komputer generic

2. Pilih connection (), copper – cross over untuk menyambungkan kedua komputer tersebut.

Gambar 8. Dua komputer sudah tersambung

3. Klik pada komputer PC0, pilih Desktop, IP Configuration. Masukkan IP add seperti dibawah ini:

Gambar 9. Konfigurasi IP Address PC0

4. Sedangkan pada PC1, silakan masukkan IP Address seperti dibawah ini:

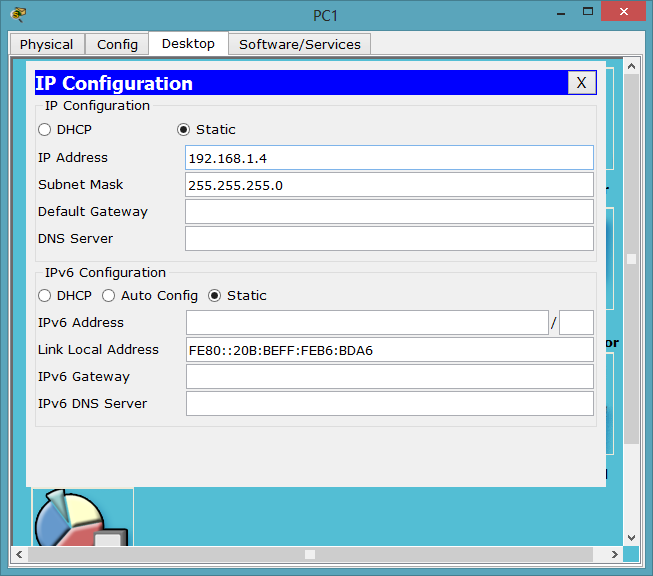

Gambar 10. Konfigurasi IP Address PC1

5. Lakukanlah testing koneksi dengan cara klik command prompt, lalu ketikkan kode seperti dibawah ini. Lakukan juga sebaliknya dari PC 1 ke PC0.

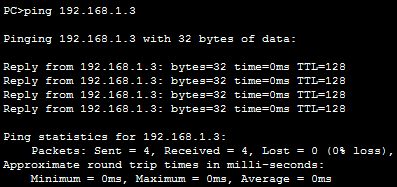

Gambar 11. Ping pada komputer PC1

6. Anda dapat menggunakan Add Simple PDU (P) di menu kanan (), lalu klik pada PC0 dan PC1. Maka hasilnya adalah sebagai berikut:

Gambar 12. Hasil menandakan bahwa kedua komputer sudah terhubung

3. Menghubungkan Komputer Menggunakan Switch.

1. Masukkan switch (), lalu pilih 2950-24 () ke dalam lembar kerja.
2. Masukkan dua (2) buah komputer kedalam lembar kerja.
3. Sambungkan antar komputer menggunakan kabel copper straight – Through seperti gambar dibawah ini:

Gambar 13. Menggabungkan komputer menggunakan switch

4. Berilah IP Addres pada PC, seperti berikut:

Nama PC	IP Address	Subnet Mask
PC-PT PC0	192.168.1.2	255.255.255.0
PC-PT-PC1	192.168.1.3	255.255.255.0

5. Setalh itu lakukanlah pengujian menggunakan command prompt dan Add Simple PDU (P).

Gambar 14. Hasil menggunakan pengujian PING

6. TUGAS: buatlah desain jaringan dan berikan alamat IP (IP Address) pada masing-masing komputer seperti berikut:

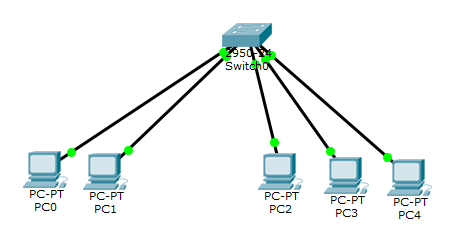

Gambar 15. Buatlah jaringan dengan 5 PC.

Nama PC	IP Address	Subnet Mask
PC-PT PC0	192.168.1.2	255.255.255.0
PC-PT-PC1	192.168.1.3	255.255.255.0
PC-PT-PC2	192.168.1.4	255.255.255.0
PC-PT-PC3	192.168.1.5	255.255.255.0
PC-PT-PC4	192.168.1.6	255.255.255.0

4. Menghubungkan Antar Laptop Berbasis Wireless Menggunakan Access Point

1. Masukkan wireless device, generic kedalam lembar kerja

Gambar 16. Memilih wireless devices

2. Masukkan laptop pada end device kedalam lembar kerja.

Gambar 17. Menyiapkan perangkat wireless

3. Klik pada access point dan pilih config. Berilah nama pada display name.

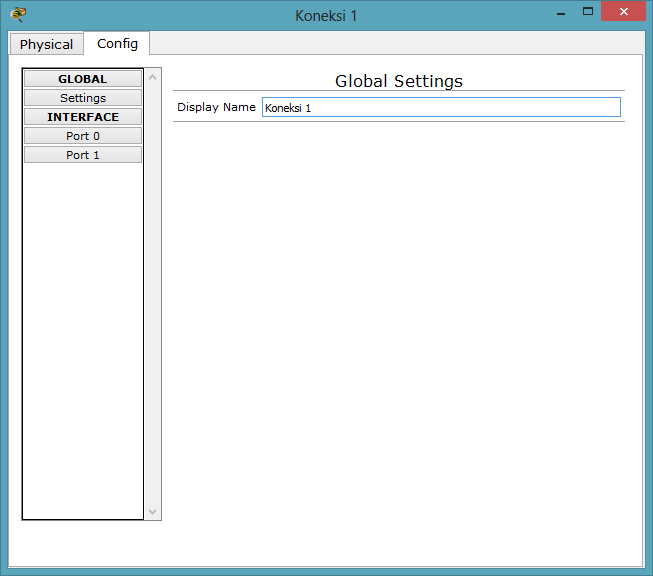

Gambar 18. Memberikan nama pada koneksi wireless

4. Klik pada Laptop-PT Laptop0, lalu matikan laptop dengan cara klik pada tombol dibawah ini. Setelah itu geser Lan Card ke Module dan segera ganti dengan PT-Laptop NM-1 W, setelah itu hidupkan kembali laptopnya. Lakukan hal tersebut ke Laptop-PT Laptop1.

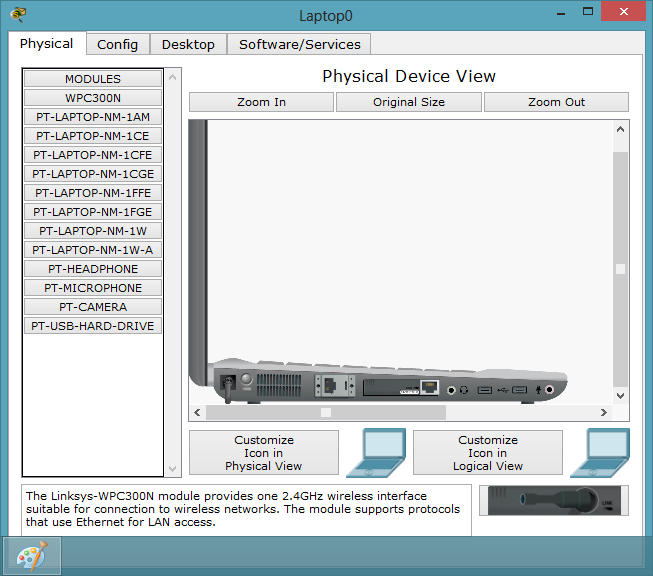

Gambar 19. Matikan laptop dan ganti Lan card dengan wireless card

5. Setelah anda mengganti card pada masing-masing laptop, maka akan muncul seperti tersambung menggunakan wireless. Silakan lakukan pengujian menggunakan PING atau Add Simple PDU (P).

Gambar 20. Kondisi laptop terhubung kedalam wireless Access Point

6. Anda dapat mengecek IP Address pada masing-masing komputer dengan cara didekatkan pointer ke laptop

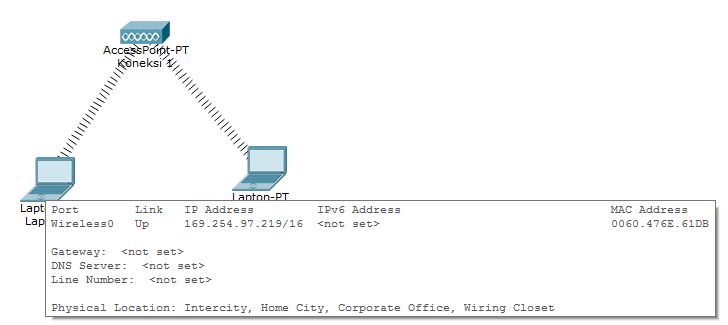

Gambar 21. IP Address otomatis terpasang pada Laptop

7. TUGAS: buatlah simulasi jaringan wireless seperti dibawah ini, lalu lakukanlah pengujian.

Gambar 22. Jaringan menggunakan wireless

5. Menghubungkan Antar Laptop Berbasis Wireless Menggunakan Router

1. Masukkan Router WRT300N () kedalam lembar kerja. Setelah itu klik pada Router tersebut, maka akan muncul kotak untuk mensetting router tersebut.
2. Klik config, lalu berilah nama Router pada display name.

Gambar 23. Memberikan nama pada wireless Router

3. Setelah itu klik GUI untuk men Setting Router tersebut.

Gambar 23. Tampilan GUI pada Router

Keterangan:

• IP Address dapat anda setting sesuai dengan permintaan atau setting yang diinginkan. Tidak harus 192.168.0.1 anda dapat mengganti menjadi 192.168.1.1
• Start IP Address berfungsi sebagai alamat IP Address pada device yang terkoneksi akan dimulai pada IP Address tertentu, sesuai dengan settingan anda
• Maximum number berfungsi untuk membatasi device yang dapat terhubung ke Router

4. Masukkan laptop dan tablet agar dapat terkoneksi dengan router, setelah itu silakan lakukan pengujian terhadap kedua device tersebut.

Gambar 24. Koneksi menggunakan Router
